子午工程非相干散射雷达是目前我国唯一的、全亚洲功能最强大的非相干散射雷达。设备利用高空大气中等离子体热起伏的微弱散射信号来遥测高空大气的物理参数，如电子密度、电子温度、离子温度、离子成份、等离子体运动速度等直接测量物理量，以及数十个间接测量物理量。

峰值功率：2MW 平均功率：100KW 工作频率：500MHz 频率带宽：±2MHz 脉冲宽度：20～500μs 调制类型：脉内相位编码 占空系数：5% 电压驻波比：≤1.2 探测高度：90～1000km 俯仰扫描：3～89度， 扫描速度：3度/秒 方位扫描：0～360度， 扫描速度：5度/秒

高频相干散射雷达可以监测极区电离层场向排列的不均匀体及其运动， 探测参数包括雷达回波强度、电离层对流速度、速度谱展宽。主要用于探测极区电离层对流和等离子体不均匀体的形成、演化等过程。

工作温度范围：-40～10℃ 雷达通道数：2 波束数：16 工作频率：8～20MHz 测距精度：15、30、45km可调 发射脉冲长度：100μs、300μs可调 接收机带宽：7.5kHz、20kHz可调

MST雷达是一种工作在VHF频段的大气层观测专用无线电探测雷达，用于观测中间层(Mesosphere) －平流层 (Stratosphere) —对流层 (Troposphere) 的风场矢量和湍流，必要时也可扩展功能至低热层状态的监测。

工作频率：50 MHz 峰值功率：≥172kW 平均功率：34.4kW 天线规模：24×24 有源相控阵（八木天线、水平线极化） 探测量程：≥90km 获取测量参数： (1) 3D大气风场 ； (2) SNR (3) 后向散射功率；(4) 功率谱密度

MST雷达是一种工作在VHF频段的大气层观测专用无线电探测雷达，用以观测中间层（Mesosphere）－平流层（Stratosphere）—对流层（Troposphere）的风场矢量和湍流，必要时也可扩展功能至低热层状态的监测。

工作频率：53.8 MHz 脉冲宽度：1～10 ms 脉冲重复周期：80～800 ms 发射峰值功率：≥170kW 平均功率：≥34kW 最大占空比：20% 探测高度：3.5～10km（低模式）、11～25km（中模式）、60～90km（高模式） 高度分辨率：150 m（低模式）、600 m（中模式）、1500 m（高模式） 最大测量径向速度：≥35 m/s 径向速度分辨率：≤0.2 m/s

甚高频相干散射雷达是一种工作在VHF频段，利用电离层不均匀结构对雷达信号散射，探测研究电离层不均匀结构特性及变化的专用电离层科学研究仪器。

发射机： 工作频率：47MHz 陈列规模：18×4=72单元 峰值功率：54KW 平均功率：最大5.4KW 信号带宽：62.5，125，250，500kHz，1 MHz，2 MHz (可调) 脉冲宽度：0.5～208 (13×16)us（可调） 脉冲重复频率：100，200，300，400Hz (可调) 接收机： 噪声系数：3dB(T/R模块) 脉冲压缩：7位/13位Barker码 子脉冲宽度：0.5，1.0，2.0，4.0，8.0，16.0us(可调) 动态范围：70dB 接收机灵敏度：-108dBm A/D位数：14位

全天空流星测风雷达是国际上上世纪末才发展起来的一种新型流星雷达，采用了宽波束发射，空间天线测相 测角和流星自动识别的技术，可获得在80～100公里高度范围内大气风场，大气扩散系数，流星通量，流星 位置和流星运动速度等参数。

雷达工作频率：38.9MHz（可调） 发射信号带宽：75kHz 发射机峰值功率：20.0KW 发射脉冲重复频率：2000Hz 脉冲宽度：13us 发射机可工作最大脉冲占空比：10% 发射信号极化方式：圆极化信号 相干接收机通道数：5 A/D采样位数：16 采样高度分辨率：2km

全天空流星测风雷达是国际上上世纪末才发展起来的一种新型流星雷达，采用了宽波束发射，空间天线测相测角和流星自动识别的技术，可获得在80～100公里高度范围内大气风场，大气扩散系数，流星通量，流星位置和流星运动速度等参数。

雷达工作频率：38.9MHz（可调） 发射信号带宽：75kHz 发射机峰值功率：20.0KW 发射脉冲重复频率：2000Hz 脉冲宽度：13us 发射机可工作最大脉冲占空比：10% 发射信号极化方式：圆极化信号 相干接收机通道数：5 A/D采样位数：16 采样高度分辨率：2km

数字测高仪通过垂直向上发射无线电脉冲，接收在不同频率上由电离层发射的回波，测量回波的传播时间，得到反射虚高随频率的变化曲线。在此基础上，可获得电离层的临界频率foF2、电离层峰值高度，和最大电子密度值NmF2等参量，并可以反演峰下电离层电子浓度剖面。

接收机： 频率范围：1～30MHZ 带宽（6分贝点）：20KHz 灵敏度：-120dB 动态范围：70dB 增益控制：自动或手动可选 发射天线： 频率范围：1～30MHZ 带宽（6分贝点）：20KHz 接收天线： 频率范围：1～30MHZ 带宽（6分贝点）：20KHz

数字测高仪通过垂直向上发射无线电脉冲，接收在不同频率上由电离层发射的回波，测量回波的传播时间，得到反射虚高随频率的变化曲线。在此基础上，可获得电离层的临界频率foF2、电离层峰值高度，和最大电子密度值NmF2等参量，并可以反演峰下电离层电子浓度剖面。

接收机： 频率范围：1～30MHZ 带宽（6分贝点）：20KHz 灵敏度：-120dB 动态范围：70dB 增益控制：自动或手动可选 发射天线： 频率范围：1～30MHZ 带宽（6分贝点）：20KHz 接收天线： 频率范围：1～30MHZ 带宽（6分贝点）：20KHz

数字测高仪通过垂直向上发射无线电脉冲，接收在不同频率上由电离层发射的回波，测量回波的传播时间，得到反射虚高随频率的变化曲线。在此基础上，可获得电离层的临界频率foF2、电离层峰值高度，和最大电子密度值NmF2等参量，并可以反演峰下电离层电子浓度剖面。

接收机： 频率范围：1～30MHZ 带宽（6分贝点）：20KHz 灵敏度：-120dB 动态范围：70dB 增益控制：自动或手动可选 发射天线： 频率范围：1～30MHZ 带宽（6分贝点）：20KHz 接收天线： 频率范围：1～30MHZ 带宽（6分贝点）：20KHz

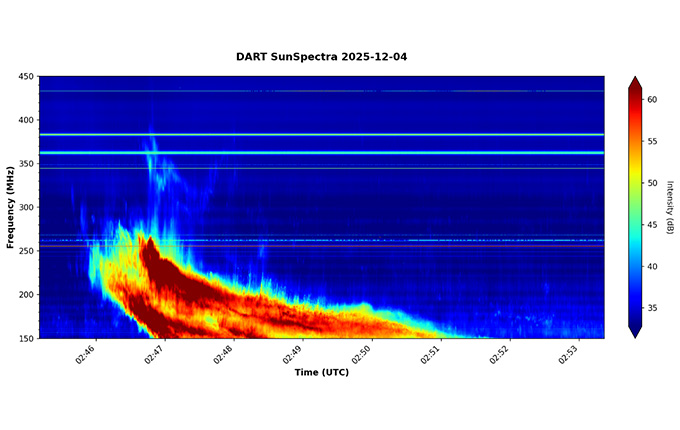

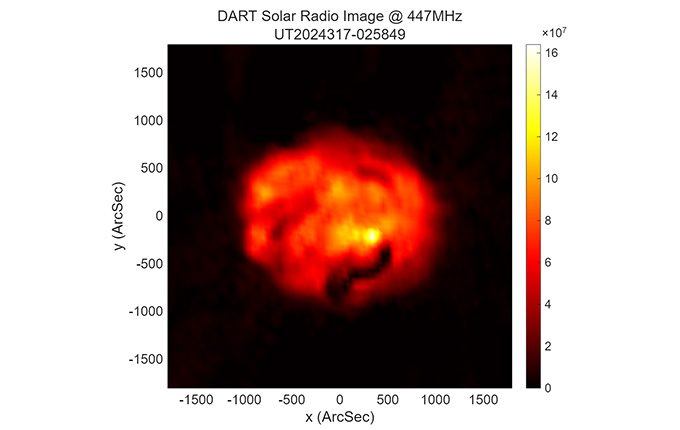

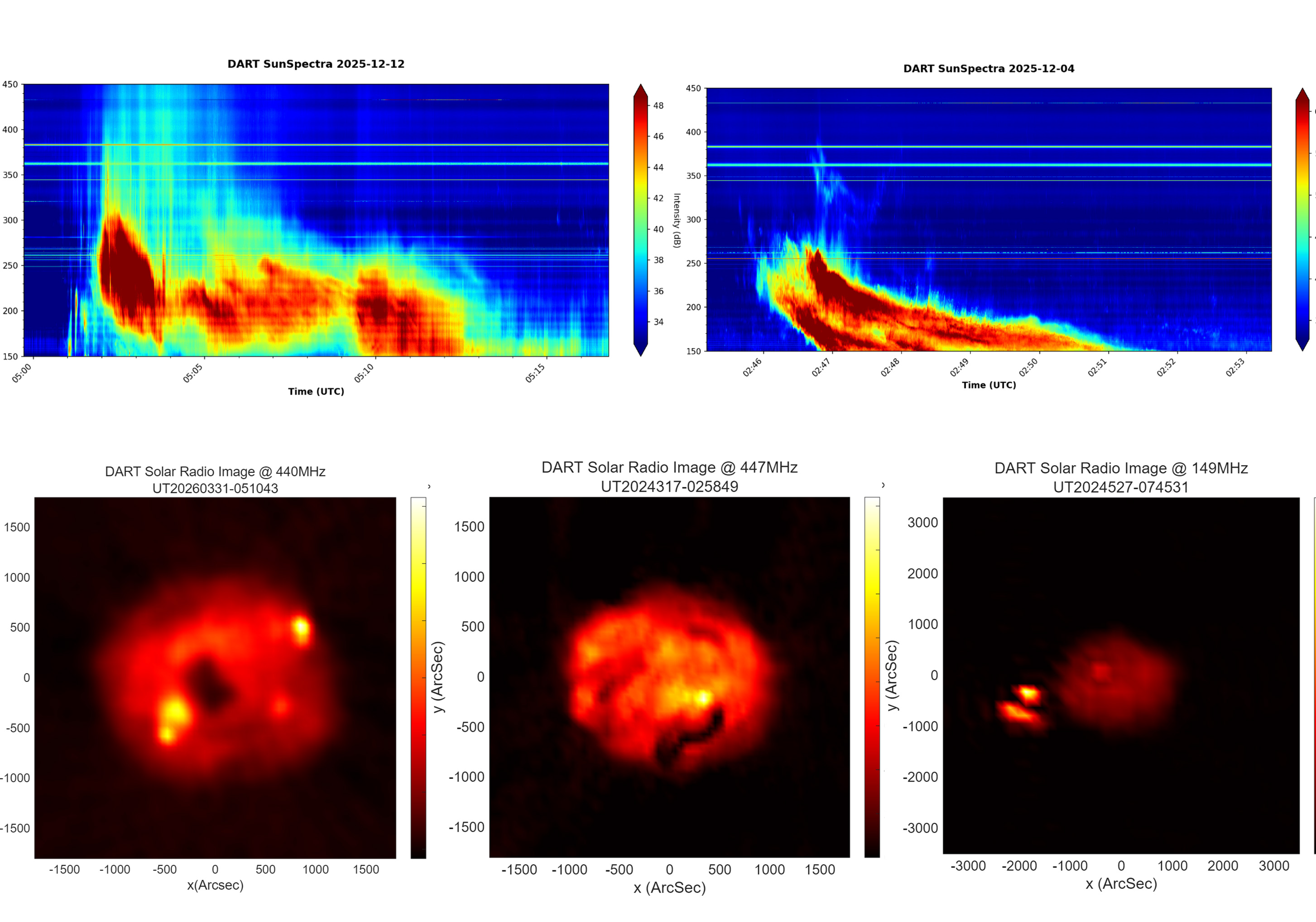

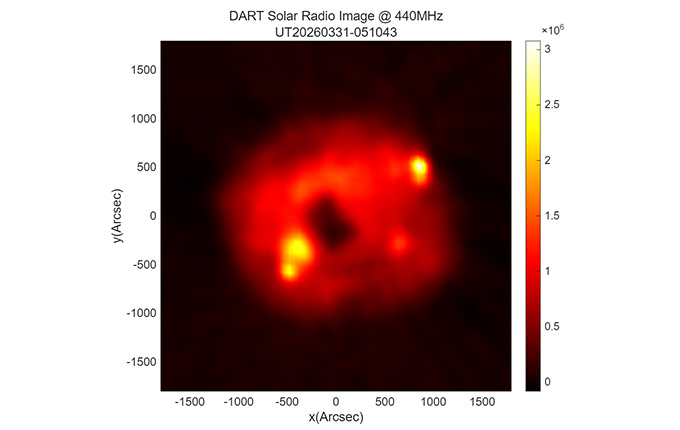

由401个分布在直径1km的圆周上的天线单元组成，实现完整空间频率域采样，可无失真反演CME的分布、位置及结构信息。稻城圆环阵太阳射电成像望远镜将是我国首次在UHF/VHF频段上同时以高空间、高时间和高频率分辨率观测太阳活动。在同频段太阳射电望远镜中，稻城圆环阵太阳射电成像望远镜具有最高探测灵敏度（≈700K，1s）、最大无混叠探测视场（10R⊙，450MHz）、高保真度连续谱成像能力（150MHz-450MHz）以及更高全谱段成像时间分辨率（100ms，事件模式）。

子午工程行星际监测仪拟研制IPS一主站两辅站相关式低频射电望远镜，将充分借鉴国际现有IPS的探测经验，一主站系统灵敏度约为8mJy，两辅站主要观测较强射电源，观测频率实现327和654MHz两个频点。对于单站点，拟实行单站单频和单站双频IPS测量技术。主站具有很高的系统灵敏度，与印度Ooty望远镜相当，可以工作在单站模式。也可以进行三站IPS联测，具有双频相关的多工作模式，远程测量太阳风湍流的结构函数和功率谱。

双波长三通道激光雷达，可同时获得近地面至110km的大气后向散射回波信号，通过反演可得到地球空间环境的中高层大气的密度、温度、钠层密度等大气参数。

大气密度 探测高度范围：30～70km 高度分辨率：24～96m 时间分辨率：5分钟 大气温度 探测高度范围：30～70km 高度分辨率：15～300m 时间分辨率：2小时 大气钠原子数密度 探测高度范围：80～110km 高度分辨率：15～600m 时间分辨率：5分钟

子午工程中国科学技术大学米-瑞利-钠荧光双波长激光雷达,位于合肥(31.9N，117.3E),主要用于探测平流层气溶胶, 中间层大气密度温度,中间层顶钠层密度,以及0～40km高度大气风场。

探测大气参数 大气温度 Na层密度 气溶胶 大气风场 探测波长： 532nm 355nm 探测范围 30～70km 探测高度范围: 10～40km 风速测量范围: 100m/s 空间分辨率：15～300m 垂直分辨率: 100m@10km, 500m@<40km 水平风速精度: : 3m/s@10km, 6m/s@40km 扫描范围: 垂直风廓线、PPI扫 描径向风场 时间分辨率：30分钟 30分钟 30分钟 30min/profile (>10km)

双波长三通道激光雷达，可同时获得近地面至110km的大气后向散射回波信号，通过反演可得到地球空间环境的中高层大气的密度、温度、钠层密度等大气参数。

大气密度 探测高度范围：30～60km 高度分辨率：24～96m 时间分辨率：5分钟 大气温度 探测高度范围：30～60km 高度分辨率：24～96m 时间分辨率：2小时 大气钠原子数密度 探测高度范围：80～110km 高度分辨率：24～96m 时间分辨率：5分钟

双波长三通道激光雷达，可同时获得近地面至110km的大气后向散射回波信号，通过反演可得到地球空间环境的中高层大气的密度、温度、钠层密度等大气参数。

大气密度 探测高度范围：30～70km 高度分辨率：24～96m 时间分辨率：5分钟 大气温度 探测高度范围：30～70km 高度分辨率：15～300m 时间分辨率：2小时 大气钠原子数密度 探测高度范围：80～110km 高度分辨率：15～600m 时间分辨率：5分钟

光学干涉仪可获取85～250km高度之间气辉高度上的大气风场和温度数据。

各波长的气辉测量指标如下： 波长(nm) ± FWHM(nm) 峰值高度 积分时间 （分） 风速误差 （m/s） 温度误差 （℃） 892.0±2.0 87km 3 6 10 557.7±2.0 98km 3 5 3 630.0±2.0 250km 5 10 20

全天空气辉成像仪可获取85～250km高度之间气辉辐射强度数据。

可实现对如下气辉波长的观测： 序号 波长(nm)±FWHM(nm) 1 557.7±2.0 2 589.3±2.0 3 630.0±2.0 4 656.3±2.0 5 777.4±2.0 6 865.0±10 7 715.0 ±10.0nm & 930.0±10.0nm, Notch865.5nm±18nm

极光光谱仪通过测量同一条子午线上的极光和气辉辐射光谱，可以研究极光和磁层物理、极风的逃逸过程、质子极光观测中的电子极光干扰等科学问题

1.光学部件 物镜（两种物镜可更换） 18度视场，镜头135 mm F2.8 180度视场，鱼眼镜头16 mm F2.8 有效物镜F参数 F4.2 准直镜组 D>58mm 聚焦透镜 50 mm F1.2 视场 18°/ 180° 2.Grism 尺寸 55 mm×55 mm 线密度 600 g/mm或700 g/mm 3.CCD相机 ＡＮＤＯＲ ＥＭ CCD 象素点 1024×1024 象素大小 13μm 感光区域 13.3×13.3 mm 4.光谱范围 420～730 nm 5.光谱分辨率 550 nm时为1.5 nm 6.空间分辨率 18度视场，0.04～0.1度 180度视场，0.37～0.98度

整合目前最先进的亚稳态氦原子荧光探测技术、钠荧光共振探测技术，和瑞利散射探测技术，实现200-1000km高度亚稳态氦原子密度，80-105km金属层钠原子密度、垂直风场、温度，以及30-70km瑞利大气温度、密度的共体探测，是目前国际最先进的高空大气激光雷达系统，其技术综合性、探测口径、探测高度均处于国际领先水平。

探测波长 氦：1083nm 钠：589nm 瑞利：532nm 激光功率 氦：50W 钠：1.0W 瑞利：20W 望远镜面积 氦：综合面积4.8㎡ 钠：直径1m 瑞利：直径1m 高度范围 氦：200-1000km 钠：80-105km 瑞利：30-80km 风场探测误差 4m/s@90km 温度探测误差 4K@30km 4K@90km 钠原子密度探测误差 3%@90km 氦探测高度分辨率 10-50km（随高度变化） 钠和瑞利高度分辨率 96m（原始光子计数） 时间分辨率 常规：1分钟 爆发：10秒钟（原始光子计数，氦探测仅采用常规模式） 授时精度 ≤0.1s 远程状态采集能力 开关机状态、数据采集状态、观测模式等 远程控制能力 开关天窗等 数据缓存能力 1个月 数据传输 线上文件传输 设备可靠性 三个月累积一个月有效数据

感应式磁力仪可监测3分量地磁感应场X、Y、Z。

接收信号频率范围 0.001 ... 30 Hz 转化系数误差 ≤3 dB (50±0.2) 或(60±0.2) Hz处的误差抑制 >60 dB ADC (CAM unit) 精度 24 bit 电源电压 ± (6...12) V 总功率 <3 W 工作温度范围 -10～50℃ 外围尺寸 l = 870 mm; d = 85 mm 单个传感器重量 5.6 kg

磁通门磁力仪可监测3分量地磁相对变化场H、D、Z和温度T。

工作模式：绝对（总量）测量、相对测量； 测量分量：H、Z、D地磁场三分量和温度T； 测量范围：0～±62,500 nT； 动态范围：0～±2,500 nT； 分 辨 力：0.1 nT； 噪声水平：小于0.1 nT RMS； 温度系数：小于1nT/℃； 非线性度：优于5‰； 频带宽度：0～0.3Hz； A/D模数转换：24 bits； 采 样 率：1次/秒； 数据存储：512MB的CF存储卡； 通信接口：10M以太网接口； 定时方式：0.5ppm守时、GPS授时； 定时精度：小于1s/天；（GPS有效） 整体功耗：平均功耗＜4W； 工作温度：0℃～+40℃。

Overhauser磁力仪可监测1分量地磁总场强度F。

灵敏度：<0.1 nT 分辨率：0.01 nT 绝对精度：1 nT 采样率：3s～60s可选 动态范围：20000到120000nT

磁通门经纬仪可监测1分量地磁场偏角D和1分量地磁场倾角I。

测量范围 0.1nT～0.2nT 波段宽度-x1灵敏度 DC 10Hz 校准精度 0.1% 最大分辨率 0.1nT 零场偏移 ±1nT 零场偏移的温度系数 0.01nT/℃ 校准温度系数 <10ppm/℃ 工作温度 -10℃～+50℃ 相对湿度 80%不凝固 尺寸（mm）155*170*68 重量（g）950

大气电场仪可监测1分量大气电场。

动态范围：-20kV/m～+20kV/m 面板显示分辨率：≤2.5V/m 计算机采集分辨率：≤5V/m 频带范围：DC～ 1Hz 线性系数：≤0.5% 面板显示采样率：2.5次/s 计算机采集分辨率：≥5次/s GPS时间服务：GPS实时获取时间 整体功耗：小于30W

地电场仪可监测3分量地电场X、Y、Z。

测量电压最大误差：±0.1%（读数），+0.02%（满度) 测量电压分辨力：优于10μV 测量范围：大于-1000.00mV～+1000.00mV 输入电阻：不小于10MΩ 频带范围： DC～0.005Hz 工频共模抑制比：不小于140dB 工频串模抑制比：不小于80dB 测量通道：6个 数据吐出率：不低于每道每分钟1次 数据存储容量：不少于15天的分钟值观测数据

子午工程探空火箭可探测中高层大气微量成份、电场以及电离层电子浓度、电子温度、离子浓度，研究高层大气和电离层中的动力学过程及其对地磁活动和太阳活动的响应，为航天航空事业服务。

火箭飞行弹道顶点高度：196.55km 有效数据高度范围：12.6～196.55km 电子密度测量范围：5×102～5×106cm -3 离子密度测量范围：5×102～5×106cm -3 朗缪尔探针测量精度：10% 朗缪尔探针空间分辨率：<100m 电场强度测量范围：0～±1V/m 电场测量动态范围： DC～100Hz：0.1mV/m～±1V/m 100Hz～10kHz：10μV/m～50mV/m 10kHz～100kHz：10μV/m～50mV/m 100Hz～5MHz： 10μV/m～50mV/m 电场空间分辨率：<11m 大气微量成分探空仪探测中心波长： 254nm、290nm、313nm、354nm、410nm 大气微量成分探空仪中心波长偏差：小于10nm

气象火箭用来探测20至60km高度内空中温度、气压、密度、风速、风向等中高层大气空间环境要素垂直剖面分布。所获取的资料可用于中高层大气的物理过程和应用研究，建立临近空间大气环境与信息支持试验系统，为弹道导弹、运载火箭、卫星和载人飞船、临近空间飞行器等空间飞行器的研制、发射保障和安全飞行提供必要的环境参数。

火箭飞行高度：≥70km 获取有效数据的高度范围：20km～60km 温度测量准确度：1℃(20km～30km) 3℃(30km～50km) 4℃(50km～60km) 气压测量准确度：2%(20km～30km) 5%(30km～50km) 8%(50km～60km) 密度测量准确度：4%(20km～30km) 6%(30km～50km) 8%(50km～60km) 风速测量准确度：2m/s 风向测量准确度：10°

电离层探测火箭选择我国低纬度地区（海南岛）进行飞行探测试验，就位探测100~320公里范围内高度电离层电子密度、离子密度、空间电场、磁场三轴矢量，中性气体大气组分及浓度，获取我国低纬度地区空间环境多个参数的垂直剖面分布变化。

建设中

热层大气探测火箭选择我国低纬度地区（海南岛）进行飞行探测试验，搭载就位探测载荷，就位探测中高层的大气密度、温度，以及电离层电子密度、离子密度随高度、空间电场、磁场随高度的变化，高度覆盖100~160km。

建设中
